孔板流量計用途很廣，歷史非常悠久，結構非常簡單，無可動部件、長期使用穩定性非常可靠，精度*高等特點。有豐富的設計制造和應用經驗，標準化程度高，線性好，可不必進行實流標定。該產品在蒸汽鍋爐房、石油機械、化工廠、鋼鐵冶金、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用?？装辶髁坑?jì)有可靠的實驗數據和完善的國際、**標準GB2624-93。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用*廣泛的仍然是差壓式流量計，據有關資料的估計占流量?jī)x表總用量的74%-83%之間。

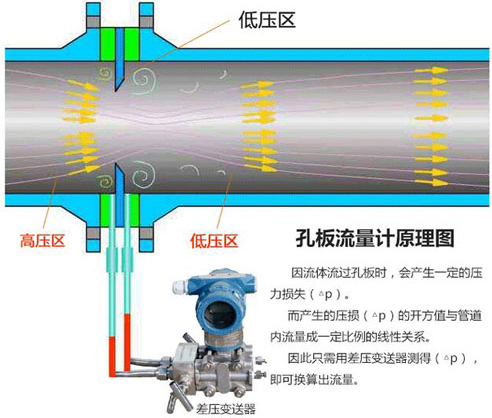

充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

1、公稱通徑：DN20至DN1000

2、依據**標準GB/T2624-93進行設計制造

3、依據**檢定規程JJG 640-94進行出廠檢定

4、基本精度：±0.4999%、±0.9888%、±1.52%

5、流量范圍：≥1:15

6、公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

7、被測介質：飽和蒸氣、過熱蒸氣、水（污水流量計）、空氣、天然氣、其它混合介質

8、被測介質溫度：-10℃~+450℃

9、供電電源：智能流量積算儀220VAC，流量變送器24VDC（由積算儀供電），

10、輸出信號：4-20mA DC或RS485通訊

11、防爆性能：本安型ibIICT5

▲可水平、垂直安裝，應保證管內充滿液體。

▲孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。

▲直管段長度要求及節流裝置安裝應符合GB/T26224-93有關規定。

訂貨時請?jiān)敿?xì)提供以下數據：

（1）被測介質名稱

（2）*大、常用、*小流量。

（3）工作壓力、工作溫度

（4）介質密度、粘度（水，蒸汽，常用氣體可以不提供）

（5）管道材質、內徑、外徑
